Aus- und Einbau des Motors

VORSICHT! Den Motor nicht am Ölfilter abstützen.

ZUR BEACHTUNG

  • Das Motorrad mit Sicherheitsständer oder Hebezeug abstützen.
  • Zum Abstützen und Manövrieren des Motors ist ein Wagenheber oder eine andere einstellbare Stütze erforderlich. Die Höhe des Hebers muss ständig eingestellt werden, um die Aufhängungsschrauben zu entlasten, so dass sie mühelos entfernt werden können.
  • Die Zündung ausschalten und das Massekabel (-) von der Batterie abklemmen.
  • Auf die Richtung der Motoraufhängungsschrauben achten.
  • Kabelbäume und Schläuche richtig verlegen (Seite 1-20).

Erforderliche Vorarbeiten/Abschlussarbeiten



Verfahren

Anzahl

Anmerkungen

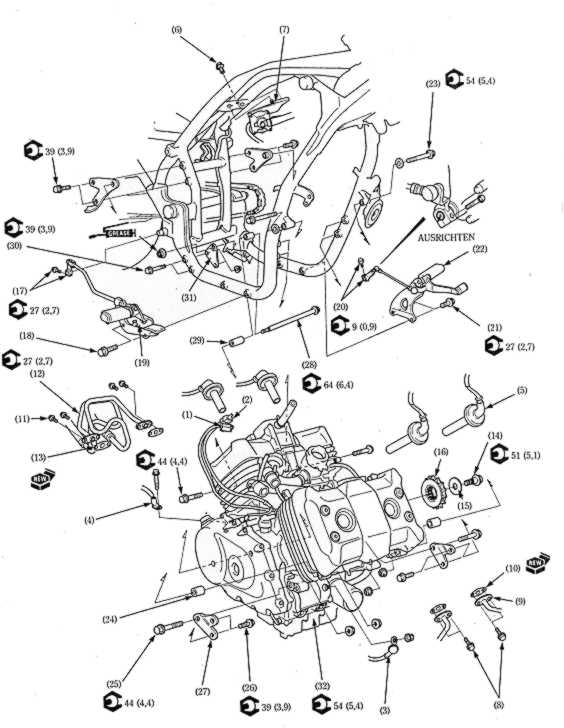

Reihenfolge des Ausbaus



Der Einbau erfolgt in der umgekehrten Ausbaureihenfolge.

(1)

Lichtmaschinen-3-P-Steckverbinder

1



(2)

Zündimpulsgeber-3-P-Steckverbinder

1



(3)

Anlasserkabel

1



(4)

Erdungskabelöse

1



(5)

Zündkerzenstecker

4



(6)

Befestigungsschraube des automatischen Kraftstoffhahns

2



(7)

Automatischer Kraftstoffhahn

1



(8)

Vordere Sekundärpulslufteinblasleitung - Verbindungsschraube

4

Nur SW-,AR- Typ.

(9)

Vordere Sekundärpulslufteinblasleitung

2

Nur SW-,AR- Typ.

(10)

Dichtung

2

Nur SW-,AR- Typ.

(11)

Hintere Sekundärpulslufteinblasleitung - Verbindungsschraube

4

Nur SW-,AR- Typ.

(12)

Hintere Sekundärpulslufteinblasleitung

2

Nur SW-,AR- Typ.

(13)

Dichtung

2

Nur SW-,AR- Typ.

(14

Antriebskettenradschraube

1



(15)

Scheibe

1



(16)

Antriebskettenrad

1



(17)

Bremspedalgestängeverbindungs-Klemmschraube / Gelenk

1/1

Die Körnermarken ausrichten.



(18)

Rechte Fußrastenhalterungsschraube

2



(19)

Rechte Fußrastenhalterungsbaugruppe

1



(20)

Schaltgestängeverbindungs-Klemmschraube/ Gelenk

1/1

Die Körnermarken ausrichten.



(21)

Linke Fußrastenhalterungsschraube

2



(22)

Linke Fußrastenhalterungsbaugruppe

1



(23)

Vordere Zylinderkopfbefestigungs- schraube/-mutter/-scheibe

2/2/2

Anziehverfahren

(24)

Hülse (24 x 30 mm)

2



(25)

Vordere Motoraufhängungsschraube/-mutter

2/2

Anziehverfahren

(26)

Vordere Motoraufhängungshalterungsschraube

4

Anziehverfahren

(27)

Vordere Motoraufhängungshalterung

2

Anziehverfahren

(28)

Hintere Motoraufhängungsschraube/-mutter

1/1

Anziehverfahren Sauberes Fett auf Mutterngewinde und Flanschoberfläche auftragen.

(29)

Hülse (21 x 29,8 mm)

1



(30)

Hintere Motoraufhängungshalterungsschraube/-mutter

2/2

Anziehverfahren

(31)

Hintere Motoraufhängungshalterung

2



(32)

Motorbaugruppe

1

Die Motorbaugruppe nach rechts aus dem Rahmen heben. VORSICHT!

Die Aufhängungspunkte sorgfältig auf den Heber ausrichten, damit Aufhängungsschraubengewinde, Kabelbäume und Kabel nicht beschädigt werden.
