Verfahren

Anzahl

Anmewrkung

Reihenfolge des Abbaus

Der Anbau erfolgt in der umgekehrten Abbaureihenfolge.

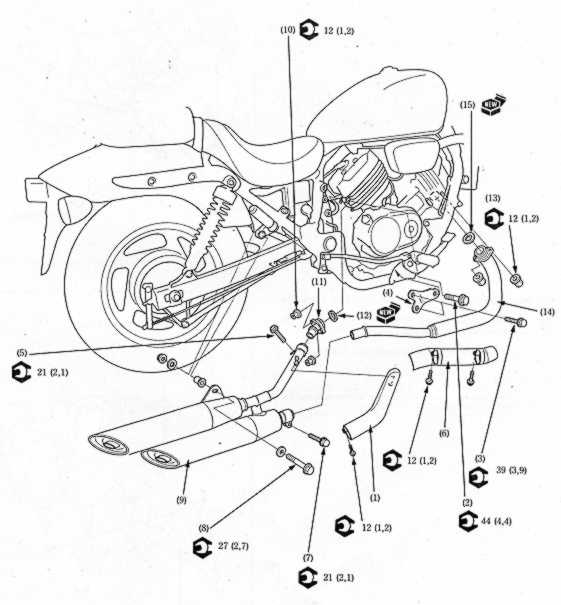

Montage (Seite 2-6)

(1)

Hinterer Auspuffrohrschutz

1

(2)

Hintere Zylinderkopfbefestigungsschraube

1

(3)

Hintere Zylinderkopfhalterungsschraube

2

(4)

Hintere Zylinderkopfhalterung

1

(5)

Hintere Auspuffrohrschellenschraube

1

Die Schellenschraube lösen.

(6)

Vorderer Auspuffrohrschutz

1

(7)

Vordere Auspuffrohrschellenschraube

1

Die Schellenschraube lösen.

(8)

Auspufftopfaufhängungsschraube

1

(9)

Auspufftopf-Baugruppe

1

(10)

Hintere Auspuffrohrverbindungsmutter

2

(11)

Hinteres Auspuffrohr

1

(12)

Auspuffrohrdichtung

1

(13)

Vordere Auspuffrohrverbindungsmutter

2

(14)

Vorderes Auspuffrohr

1

(15)

Auspuffrohrdichtung

1

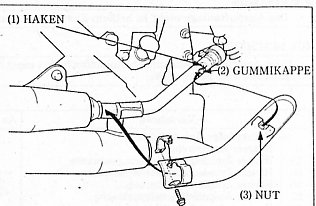

Anbau des hinteren Auspuffrohrschutzes

Die Gummikappe am hinteren Auspuffrohrhaken anbringen.

Den Haken des hinteren Auspuffrohrs auf die

Nut des hinteren Auspuffrohrschutzes ausrichten.

Den Abstand durch Bewegen des Schutzes einstellen.
Sollwert: 2—5 mm
Die Auspuffrohrschutzschraube anziehen.
Anzugsdrehmoment: 12 N-m (1,2 kg-m)

Anziehen der Auspuffrohr/Auspufftopf-
Aufhängungsbefestigungsteile

Beim Anziehen der
Auspuffrohr/Auspufftopf-Aufhängungsbefestigungs-
teile das Auspuffrohr nach innen drücken.
