Aus- Einbau der Vergaserbaugruppe

WARNUNG!

Benzin ist außerordentlich feuergefährlich und kann unter gewissen Bedingungen explodieren.

In einer gut belüfteten Umgebung arbeiten. Im Arbeitsbereich und in der Nähe von Benzin nicht rauchen und Flammen sowie Funken fernhalten, da anderenfalls Brand- und Explosionsgefahr besteht.

ZUR BEACHTUNG

Die Kabel und Schläuche richtig verlegen

Erforderliche Wartung



Verfahren

Anzahl

Anmerkungen

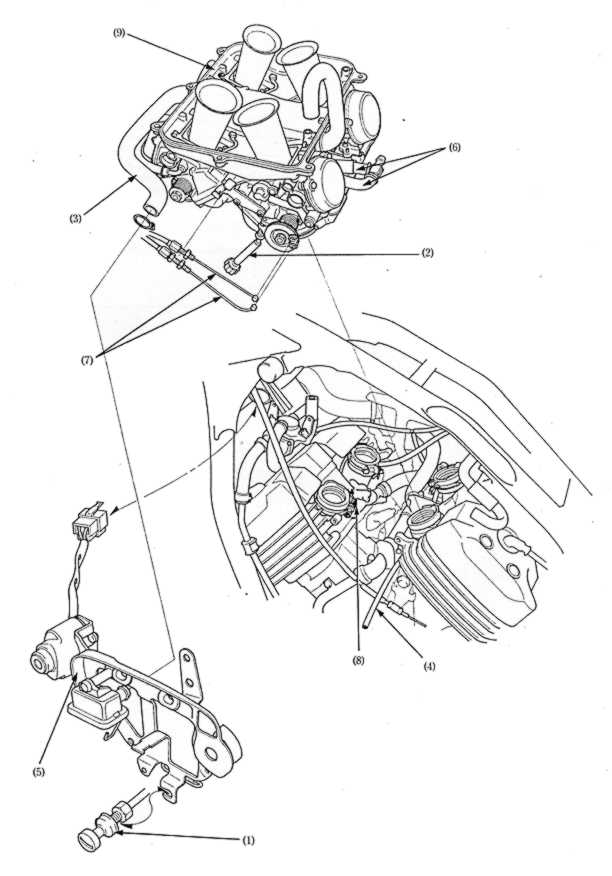

Reihenfolge des Ausbaus







Der Einbau erfolgt in der umgekehrten Ausbaureihenfolge.

(l)

Choke-Seilzug

l

Den Choke-Seilzug von der linken Mitteldeckelstütze entfernen.

(2)

Drosselanschlagschraube

1

Den Drosselanschlag-Seilzug von der linken Mitteldeckelstütze entfernen.

(3)

Nebenluftfiltergehäuseschlauch

1



(4)

Unterdruckschlauch Nr. 10 (von 3-Wege-Verbindung)

1

Nur SW-, AR-Typ









(5)

Linke Mitteldeckelstützenbaugruppe

1

Den Steckverbinder des Zündschalters abtrennen.

(6)

Kraftstoffschlauch

1



(7)

Gasseilzug

2



(8)

Verbindungsschlauchschellenschraube

4

Nur lösen.

(9)

Vergaserbaugruppe

1
