Benötigtes Werkzeug

• Nuss Schlüsselweite 8
• Nuss Schlüsselweite 10
• Kreuzschlitzschraubendreher
• Schlauchschellenzange
• Kombizange
• Saubere, fusselfreie, Lappen

Zur Beachtung

• Es ist darauf zu achten, dass kein Schmutz und Staub in den Motor gelangt und somit sind nur saubere Werkzeuge, Fusselfreie Lappen zu verwenden und nicht benötigte Motorbauteile abzudecken
• Nach der Montage prüfen, dass kein Benzin austritt

Bau

Teil

Verfahren

Anzahl

Anmerkung

1

2

3

4

5

   6

7

         8

           9

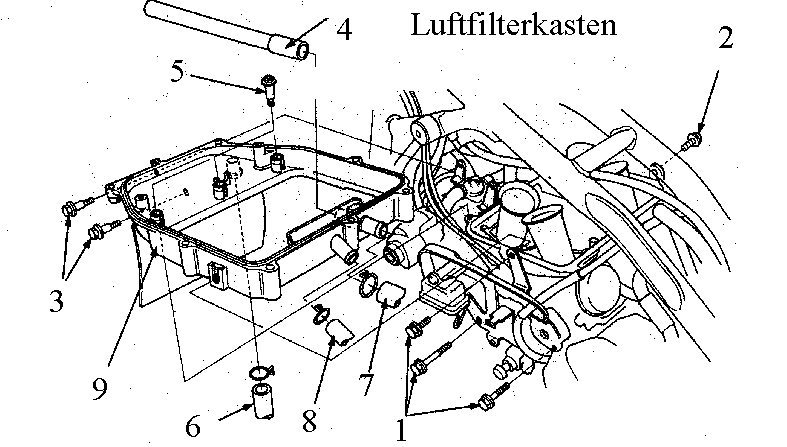

Reihenfolge des Ausbaus

Linke Mitteldeckel-stützschrauben entfernen

Rechte Mitteldeckel-stützschrauben entfernen

Vordere Sekundärpulslufteinblas – Steuerventilschrauben entfernen

Hintere Sekundärpulslufteinblas – Steuerventil Luftansagleitung entfernen

Luftfiltergehäuseschrauben entfernen

Vordere Sekundärpulsluft-einblas – Steuerventil Luftansaugschlauch entfernen

Hintere Sekundärpulslufteinblas – Steuerventil Luftansagleitung entfernen

Kurbelgehäuseentlüftungs-schlauch entfernen

Luftfiltergehäuse vorsichtig links vom Vergaser entfernen

Reihenfolge des Einbaus

Luftfiltergehäuse vorsichtig von links vom Vergaser einführen

Kurbelgehäuseentlüftungs-schlauch aufschieben

Hintere Sekundärpulslufteinblas – Steuerventil Luftansagleitung aufschieben

Vordere Sekundärpulsluft-einblas – Steuerventil-Luftansaug-schlauch aufschieben

Luftfiltergehäuseschrauben montieren

Hintere Sekundärpulslufteinblas – Steuerventil Luftansagleitung aufschieben

Vordere Sekundärpulslufteinblas – Steuerventilschrauben montieren

Rechte Mitteldeckel-stützschrauben montieren

Linke Mitteldeckel-stützschrauben entfernen

   3

1

2

1

3

1

1

1

1

Nur SW, Ar – Typ

Nur SW, Ar – Typ

Nur SW, Ar – Typ

Nur SW, Ar – Typ

Nur SW, Ar – Typ

Nur SW, Ar – Typ

Nur SW, Ar – Typ

Nur SW, Ar - Typ
