Verfahren
|
Anzahl
|
Bemerkung
|
|
|
|
|
|
|
|

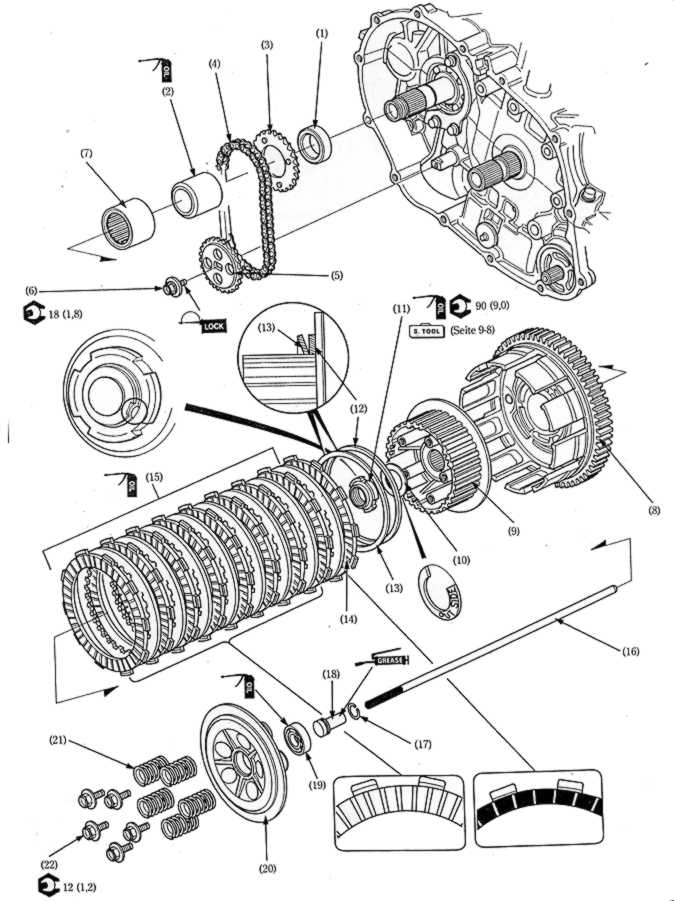

Reihenfolge des Einbaus
|
|
|
|
(1)
|
Hülse
|
1
|
|
|
(2)
|
Kupplungskorbführung
|
1
|
Zur Beachtung, Innen - und Außengleitflächen mit einer Molibdänöllösung schmieren
|
|
(3)
|
Ölpumpenantriebskettenrad
|
1
|
Als Baugruppe einbauen
|
|
(4)
|
Ölpumpenantriebskette
|
1
|
|
|
(5)
|
Ölpumpenabtriebskettenrad
|
1
|
|
|
(6)
|
Ölpumpenabtriebskettenrad - schraube montieren
|
1
|
Das Gewinde säubern und mit Bindemittel behandeln
|
|
(7)
|
Nadellager
|
1
|
|
|
(8)
|
Kupplungskorb
|
1
|

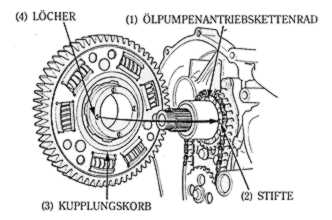

Siehe Montage Kupplungskorb
|
|
(9)
|
Kupplungsnabe
|
1
|
|
|
(10)
|
Federscheibe
|
1
|
OUT SIDE Marke muss zum Deckel weisen
|
|
(11)
|
Kupplungsnabengegenmutter
|
1
|

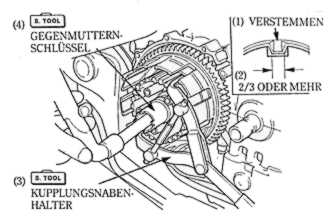

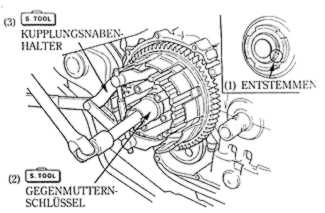

Die Kupplungsnabe mit Spezialwerkzeug festhalten und die Gegenmutter mit einem Körner verstemmen
|
|
(12)
|
Federsitz
|
1
|
Federsitz und Antirüttelfeder wie gezeigt an der Kupplungsnabe anbringen
|
|
(13)
|
Antirüttelfeder
|
1
|
|
|
(14)
|
Kupplungsscheibe B
|
1
|
Grösserer Innendurchmesser als Kupplungsscheibe A
|
|
(15)
|
Kupplungsscheibe A/Kupplungsring
|
8 / 8
|
|
|
(16)
|
Ausrückstange durchschieben
|
1
|
Sie Ausrückstange wie gezeigt anbringen
|
|
(17)
|
Anschlagring
|
1
|
Sicher in die Ausrückerführungsnut einsetzen
|
|
(18)
|
Kupplungsausrückerführung
|
1
|
In das Druckplattenlager einsetzen
|
|
(19)
|
Drucklagerplattenlager
|
1
|
In die Druckplatte einsetzen
|
|
(20)
|
Druckplatte
|
1
|
|
|
(21)
|
Kupplungsfeder
|
5
|
|
|
(22)
|
Kupplungsfederschraube
|
5
|
Überkreuz in mehreren Durchgängen anziehen
|
