Verfahren

Anzahl

Anmerkungen

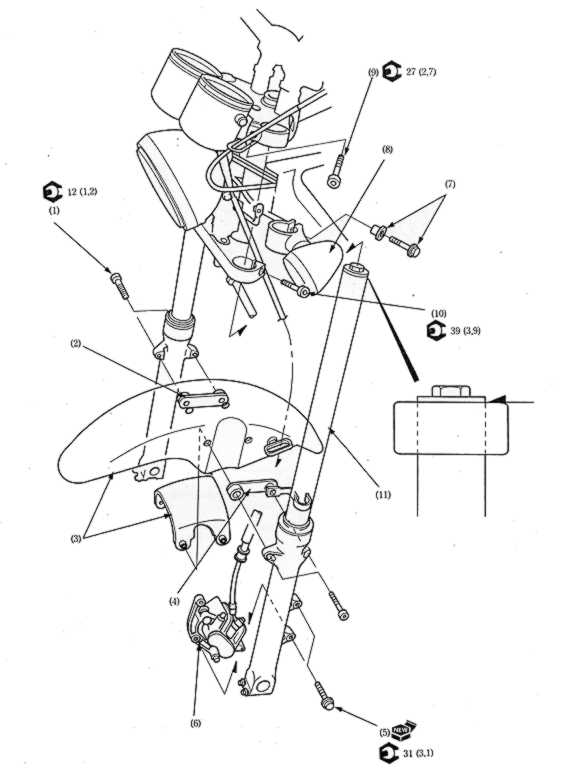

Reihenfolge des Ausbaus

Einbau erfolgt in der umgekehrten Ausbaureihenfolge.

(1)

Vorderradschutzblechschraube

4

(2)

Vorderradschutzblechhülse

1

(3)

Vorderradschutzblech

1

(4)

Bremsschlauchklemme

1

(5)

Bremssattelhalterungsschraube

2

(6)

Bremssattelbaugruppe

1

(7)

Vordere Blinkleuchtenschraube/-hülse

2/2

(8)

Vordere Blinkleuchtenbaugruppe

2

(9)

Gabelklemmschraube (oben)

2

Die Schrauben nur losen.

(10)

Gabelklemmschraube (unten)

2

• Die Schrauben nur lösen.
• Zum Zerlegen des Gabelholms die untere Klemmschraube vorübergehend anziehen. Um den Gabeldeckel zu lösen.

(11)

Gabelbaugruppe

2

Bei der Montage die Oberkanten der Gabelrohre auf die Oberfläche der oberen Brücke ausrichten.
