Aus- und Einbau des Stossdämpfers

ZUR BEACHTUNG!

  • Beim Warten des Stoßdämpfers das Motorrad mit einem Sicherheitsständer oder Hebezeug abstützen.
  • Den Stoßdämpfer zur Zerlegung auf die weichste Position einstellen.



Verfahren

Anzahl

Anmerkungen

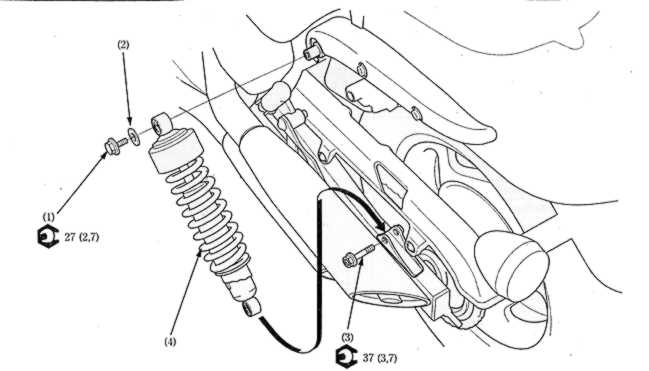

Reihenfolge des Ausbaus



Der Einbau erfolgt in der umgekehrten Ausbaureihenfolge.

(1)



Stoßdämpfer-Befestigungsschraube (oben)



l



(2)



Unterlegscheibe



l



(3)



Stoßdämpfer-Befestigungsschraube (unten)



l

ZUR BEACHTUNG!

Den Auspufftopf nach außen bewegen und die Befestigungsschraube entfernen.

(4)

Stoßdämpferbaugruppe

l
